RXWO-35、RXW10-35、RXW9-35、RXW0-10型户外高压限流熔断器

熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔管固定在瓷套内、然后用坚固法兰把瓷套固定在棒形支柱绝缘子上，其结构说明和外形尺寸如图所示。熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。当过载电流或短路电流通过熔管时，熔丝立即熔断,电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，迅速把电弧熄灭。所以，这种熔断器性能良好，开断容量大。

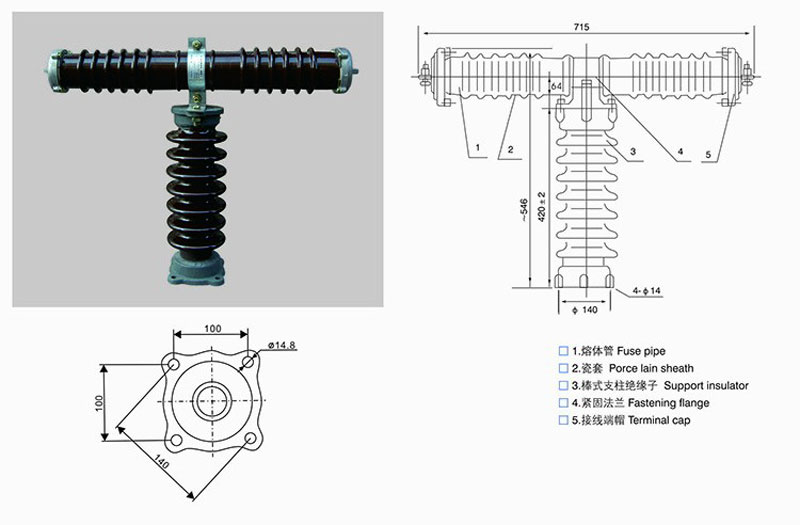

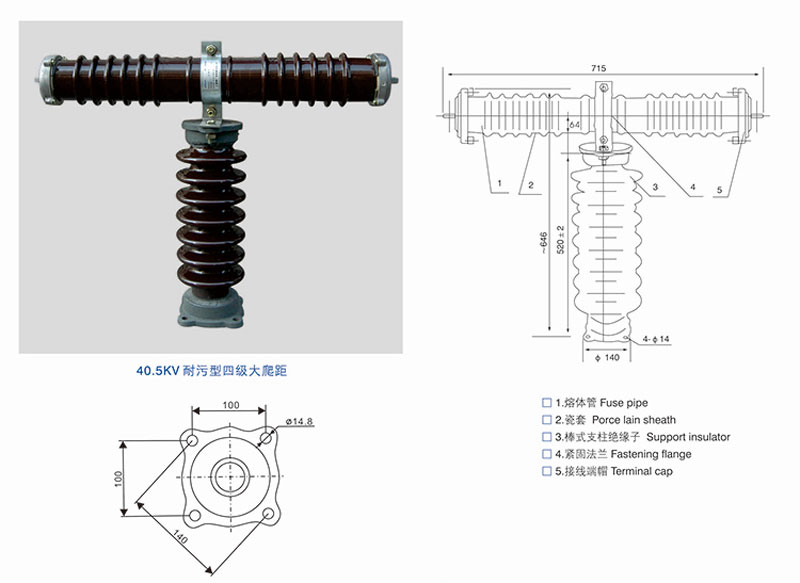

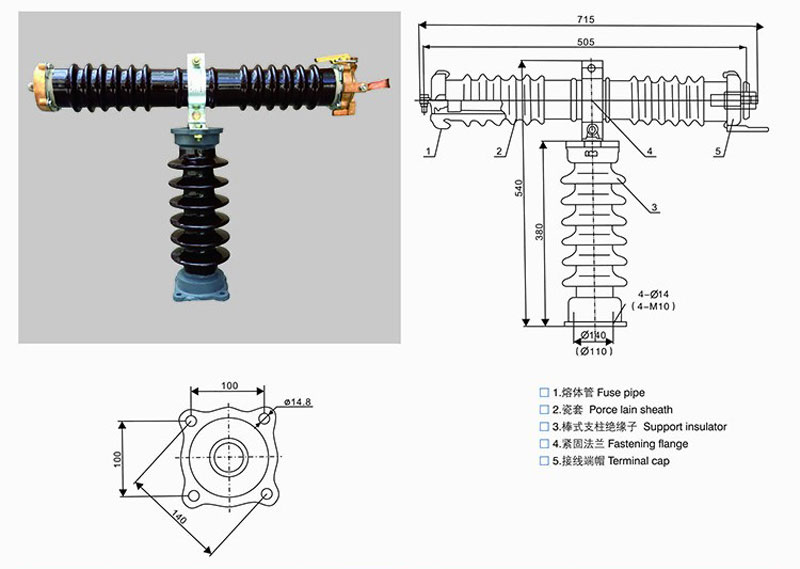

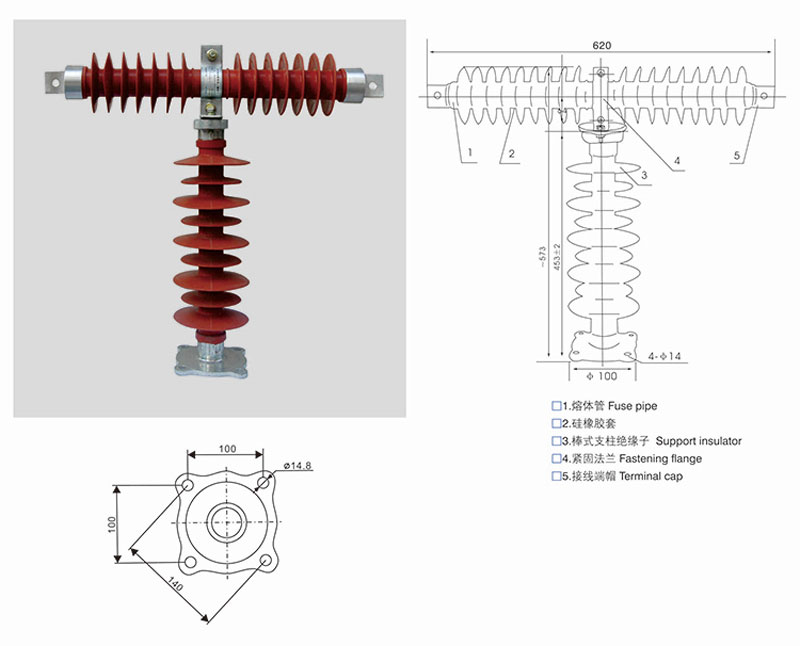

◆结构说明及外型尺寸

熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔管固定在瓷套内、然后用坚固法兰把瓷套固定在棒形支柱绝缘子上，其结构说明和外形尺寸如图所示。熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。当过载电流或短路电流通过熔管时，熔丝立即熔断,电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，迅速把电弧熄灭。所以，这种熔断器性能良好，开断容量大。

◆安装使用

1.熔断器允许水平或重直安装。
2、熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用。
3、熔体管熔断后，用户可自行将接线帽拆开，更换同样规格和性能要求的熔体管。

◆高压熔断器

高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一一种电器。
高压熔断器适用于海拔1000米下，环境温度不高于+40C,不低于-40C使用，不适用于有燃烧、爆炸危险、剧烈振动、摆动冲
击的场所及重污区。

◆RN1型充石英砂熔断器
ORNL型充石英砂户内高压熔断器用于电力线路的过载及短路保护，有较大的开断能力，故亦可用于保护电力系统输出的支路，城
市的供电线路、工矿企业、农业变电站的馈电线路。
ORNL型熔断器是由支柱绝缘子、触座、熔丝管和底板等四部分组成，支柱绝缘子安装在底板上，触座固定在支柱绝缘子，熔丝管
放在触座中固定，熔丝管管内熔丝缠在有棱的芯子上，然后充填石英砂，两端铜帽用端盖压紧，用锡焊牢，以保护密封。
口当通过过载电流或短路电流时，熔丝立即熔断，同时产生电弧，石英砂就立即把电弧熄灭。在熔丝熔断时，弹簧的拉线也同时熔
断，并从弹管内弹出，这就指示熔断器完成了任务。

◆高压熔断器

高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一-种电器。
高压熔断器适用于海拔1000米下，环境温度不高于+40C,不低于-40C使用，不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。

◆高压熔断器
高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一种电器。高压熔断器适用于海拔2000米下，环境温度不高于+40C, 不低于40C使用，不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。

◆高压熔断器

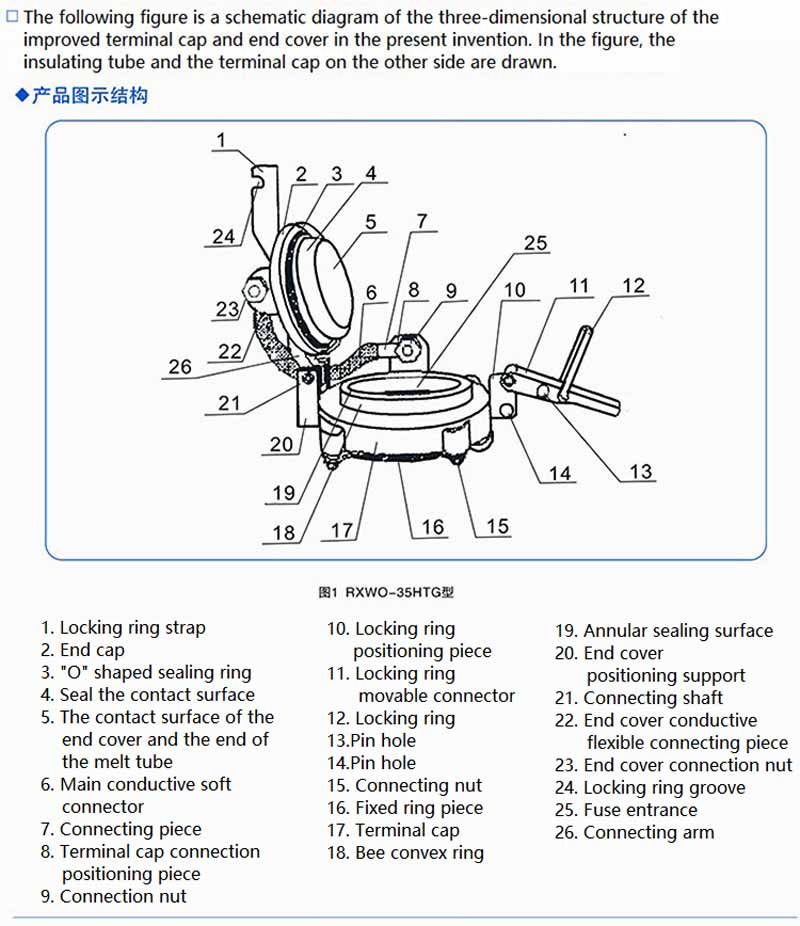

35千伏高压限流熔断器是电力公司2003年重点科技攻关成果。该装置设计操作方便，运行人员在高压熔丝更换时，无需拆装任何连接部件，直接在设备构架上打开端盖，2 3分钟内就可完成工作，大大缩短了停电时间，提高了电网可靠性，并消除了户外35KV高压熔丝更换工作中的危险点，该装置在原熔断器基础上改进，选材优良，导流，防水，抗老化性能优于熔断器，并且物理结构基本不变，技改费用少，真正具备了方便，快捷，安全，经济等特点。

◆技术参数
1、电压等级: 35KV;
      额定电流0.5A
2、工作条件:户外;温度-30C+55C;无严重污秽或化学腐蚀
3、执行标准: GB15166.2-1994 《交流高压熔断器限流或熔断器》
GB15166.4-1994《交流高压熔断器通过实验方法》
GB311.1-1997《高压输变电设备的绝缘配合》
